D.I.Y Power Supply untuk Mobile Rig


Tunjuk cara menggunakan kaedah D.I.Y menghasilkan power supply untuk mobile rig daripada power supply komputer. Proses ubah suai power supply ini ditunjukkan oleh 9W2EZE.

Langkah pertama adalah dengan mendapatkan power supply komputer di mana-mana kedai komputer yang mempunyai ampere sekurang-kurangnya 16A.

potong satu wayar yang berwarna hijau di hujung soket ke motherboard komputer. Kira wayar ke 4 dari tepi.

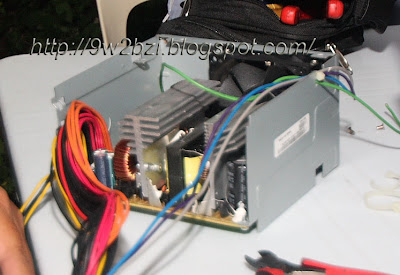

lihat...wayar hijau yang diasingkan....wayar ini penting untuk tujuan 'bypass' supaya power supply ini berfungsi

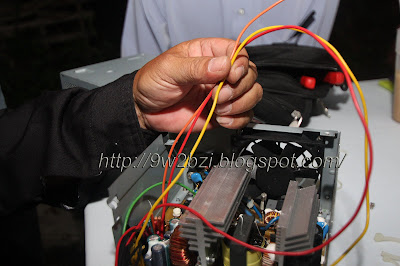

pilih pula satu wayar berwarna merah dan satu wayar berwarna oren untuk diasingkan...


ini pula proses mencari wayar life membawa kuasa 12 Volt dan wayar Ground

perhatikan...wayar kuning membawa kuasa 12 Volt, merah 5 Volt dan oren 3 Volt.
pilih berapa yang anda perlukan...yang lain potong...
#cadangan: 2 kuning (untuk rig), 1 merah (untuk kipas tambahan), dan 1 oren (untuk dummy lampu).....wayar hitam (Ground) perlu

ini pula proses membuat 'bypass'

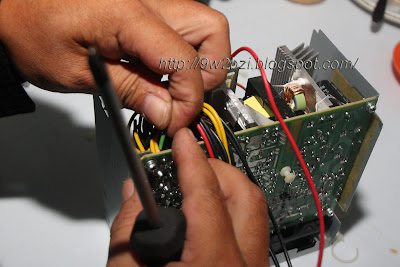

perhatikan...wayar hijau yang mula-mula dipotong tadi disambungkan ke badan power supply. Jika tidak mahu menggunakan kaedah ini...boleh juga disambung dengan mana-mana wayar hitam (Ground)

lihat...3 wayar ini mewakili 3 kategori kuasa yang di keluarkan. Oren: 3 volt, merah: 5 volt, kuning: 12 volt

yang tidak diperlukan...potong...

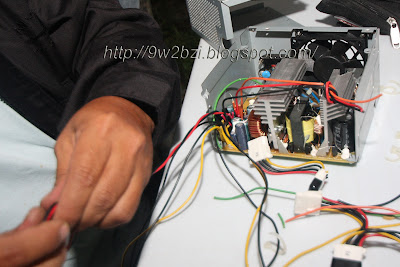

setiap satu wayar kuasa perlu digandingkan dengan satu wayar hitam (Ground)

lihat....ini proses mewujudkan satu punca untuk bekalan kuasa 5 volt...wayar hitam digandingkan dengan wayar merah....tujuan untuk kipas tambahan...

apabila siap tutup semula 'cover' power supply ini...

beginilah jadinya....wayar hitam dan wayar kuning yang digandingkan bolehlah disambung ke 'socket' radio yang boleh didapati dimana-mana kedai elektronik...

Terima kasih sekali lagi 9W2EZE diatas tunjuk cara ini

Selamat Mencuba...
